A beütő dübel szerepe a gipszkarton szerkezeteknél

A modern szárazépítészet egyik központi eleme már hosszú évek óta a gipszkarton. Az ilyen rendszereknél nagyon fontos a rögzítéstechnika, így a megfelelő gipszkarton profilok alkalmazása, illetve a helyes csavarok és beütő dübelek alkalmazása.

A profilok, vezetősínek és egyéb szerkezeti elemek stabil, illetve szakszerű alkalmazása nélkül ugyanis a gipszkarton stabil rögzítése gyakorlatilag ellehetetlenül, mind a tartósság, mind a biztonság megkérdőjelezhető – különösen hosszabb távon.

A megfelelő gipszkarton profilok bár nagyon fontosak, önmagukban még nem elegendők a megfelelő szerkezeti háttér eléréséhez. Ebben nagyon fontos szerepet játszik például a beütő dübel alkalmazása, amely a falhoz rögzülő elemek stabil tartását garantálja.

Hogy mégis mi az a beütő dübel és milyen szerepe van a gipszkarton szerkezetek kialakításában? Cikkünkben minden fontos kérdést megválaszoltunk.

Mi az a beütő dübel?

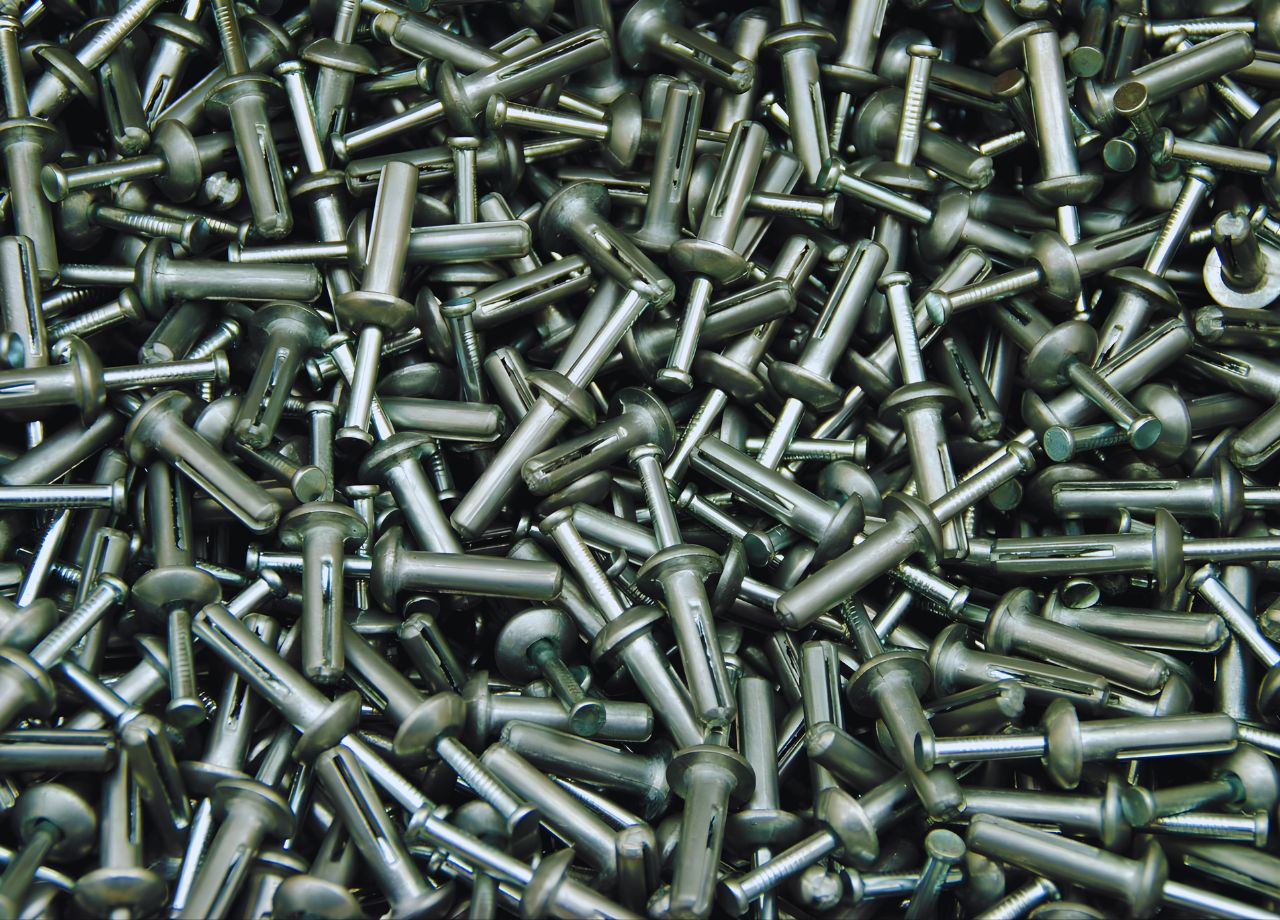

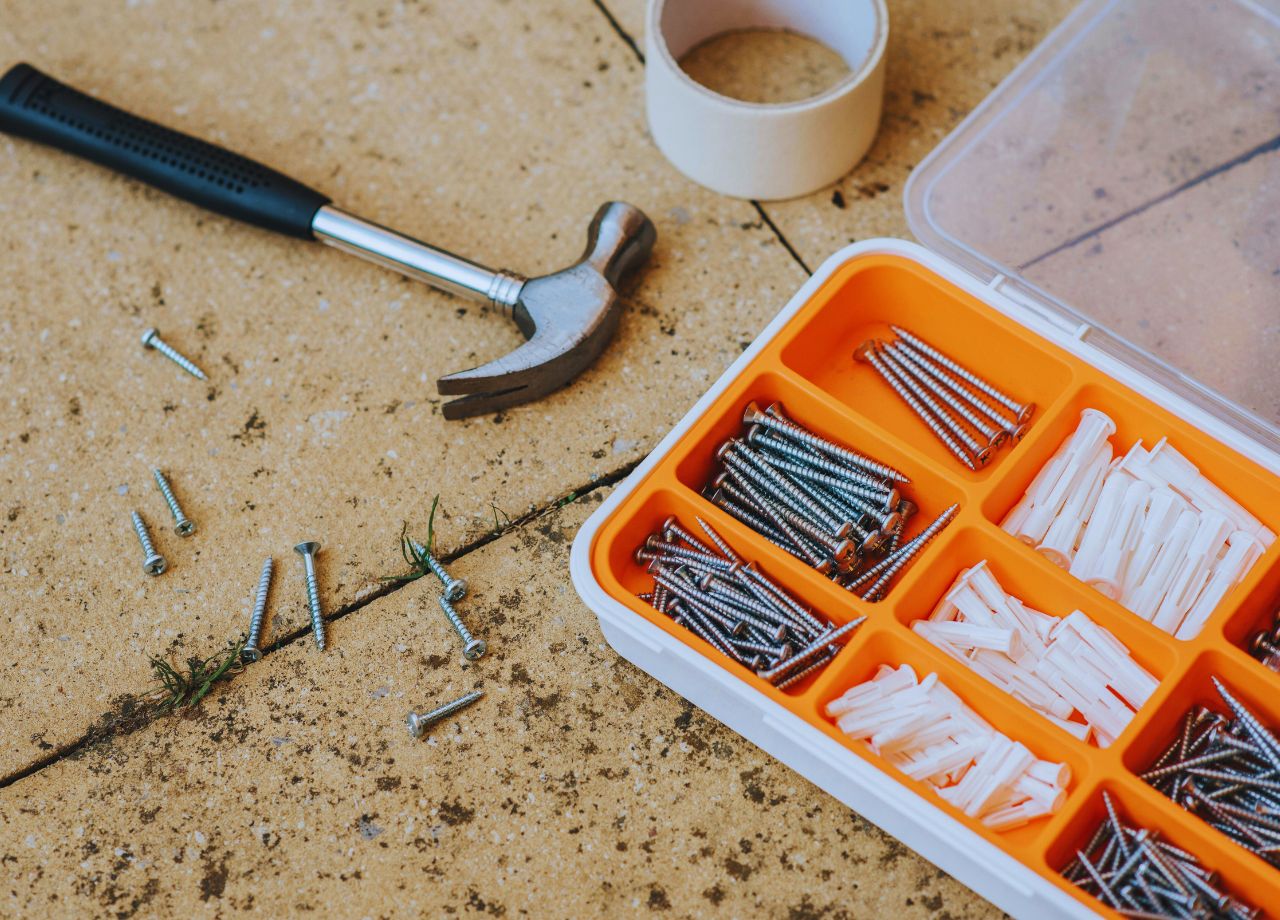

Kezdjük a legelején: a beütő dübel – vagy formálisabb nevén beütőékes tipli, esetleg gyorsrögzítő dübel – egy olyan speciális rögzítéstechnikai eszköz, amely egy műanyagból készült dübeltestből, valamint egy ebben elhelyezkedő acél szegből, illetve csavarból áll.

Egy rendkívül hatékony eszköz, ha szeretnénk gyorsan, hatékonyan és mindemellett pontosan rögzíteni a falszerkezetekhez a fogadó gipszkarton profilokat.

A rögzítéskor a beütő dübel egy előfúrt lyukba kerül, ahová a benne lévő szeg vagy csavar kalapálásával feszül bele, hiszen a beütés során a dübel kitágul, megfeszíti az acélmagot a lyukban, ezáltal rögzíti azt a helyén.

Legnagyobb előnye a gyors szerelhetőség, hiszen a fúrás után gyorsan és egyszerűen, gyakorlatilag speciális szerszám vagy csavarozó nélkül kerülhetnek a helyükre a dübelek.

Mivel nagy szilárdságú műanyagból készülnek, amelyek kiválóan ellenállnak a nagy melegnek és az öregedésnek is, ezért stabil hátteret nyújtanak valamennyi építőipari környezetben, így például gipszkartonozás során.

A beütő dübel szerepe a gipszkarton rendszerekben

A gipszkarton falak vagy álmennyezetek telepítésekor az alapot minden esetben a fém gipszkarton profilokból készült tartószerkezet adja, mint amilyen például az UW, a CW vagy az UD profil.

Ezeket minden esetben az épület teherhordó vagy stabil és szilárd szerkezeteihez kell erősíteni, így falakhoz, mennyezetekhez vagy padlókhoz. Hogy ezek a profilok tartósan és stabilan rögzüljenek, a beütő dübel nagyon fontos szerepet játszik.

A beütő dübelek különösen hatékonyak a következő gipszkartonszerkezetek kialakításakor:

• UW és UD vezetőprofilok rögzítése falakhoz vagy födémekhez;
• álmenyezetekhez kapcsolódó tartóprofilok rögzítése;
• válaszfalakhoz tervezett indítóprofilok rögzítése;
• előtétfalakhoz kapcsolódó rendszerek alapprofiljainak rögzítése.

A gipszkartonozás során tehát a beütő dübel azért nagyon fontos, mert ez biztosítja a megfelelő kapcsolatot az épületszerkezet, valamint a profilrendszer között.

A stabilitás és a nagy teherbírás ilyen környezetben különösen fontos, hiszen a teljes szerkezetet, az összes gipszkarton lapot, a szigeteléseket és az egyéb burkolati elemeket is ez az elem rögzíti megfelelően.

Milyen anyagok esetén alkalmazható a beütő dübel a gipszkarton szerelésekor

A beütő dübel elsősorban a tömör építőanyagok esetében működik a leghatékonyabban, emiatt elsődlegesen akkor alkalmazható magas hatásfokkal, ha betonba, tömör téglába, valamilyen kerámia falazóelembe vagy szilikát téglába kerül.

Más építőanyagoknál nem tud megfelelő tartóerőt biztosítani, ezért nem lehet például vályogházakban alkalmazni a gipszkarton szerkezetek építésekor, ami minden esetben speciális csavarozási, illetve rögzítési technikát igényel.

Azért fontos mindez, mert ahogyan fentebb már említettük: a beütő dübel nem magába a gipszkartonba kerül, hanem a profilok tartását és megfelelő rögzítését biztosítja, azaz nem lehet összekeverni őket a klasszikus gipszkarton dübelekkel.

A beütő dübel szerelése lépésről-lépésre

Amint azt fentebb is leírtuk már, a beütő dübel egyik legnagyobb előnye, hogy kifejezetten gyorsan és egyszerűen lehet alkalmazni, viszont a szakmai pontosság és a megfelelő sorrendiség betartása elengedhetetlen. Az alkalmazás lépései a következők:

• A szerkezet helyének kijelölése: Amint a gipszkarton szerkezet helyét megfelelően kijelöltük, a beütő dübelek leendő helye is felrajzolható a fogadó felületre. Itt a pontosság rendkívül fontos, a milliméterek is számítanak.

• Furat elkészítése: Ha kijelöltük a leendő furatok helyét, akkor egy a dübel méreteihez illeszkedő fúrószárral kialakítjuk a furatokat, amihez gyakran ütvefúrót kell alkalmazni.

• Profilok lyukasztása, elhelyezése: Ha a furatok elkészültek, kijelöljük a leendő profilok helyét, és aprólékosan elvégezzük azok lyukasztását is, majd egyesével felhelyezzük őket a jelölésekhez.

• Dübel behelyezése: Amint a profil a helyére került és passzolnak a furatok, a dübeleket beillesztjük a helyükre a szeggel együtt. Akkor végeztünk jó munkát, ha a lyukak egyeznek és a dübelek nem csúsznak bele a furatba.

• Dübel beütése: Amennyiben a dübelek a helyükre kerültek, egy kalapáccsal elkezdjük beütni a szeget vagy a csavart, amitől a dübel kitágul és belefeszül a furatba. A helyes rögzítéshez minden szeget a fogadó fal vagy mennyezet szintjéig kell ütni.

Gyakori hibák a beütő dübel szerelésekor gipszkarton szerkezeteknél

Noha a beütő dübel alkalmazása egyszerű, mégis gyakran elkövetnek a szereléskor olyan hibákat, amelyek a szerkezet teherbíró képessége miatt megengedhetetlenek.

Gyakori hibának tekinthetők a következők:

• A beütő dübelnél nagyobb átmérőjű fúró használata a furatok kialakításához. Ilyenkor a dübel nem tud megszorulni, és nem képes megfelelően ellátni a feladatát, laza marad.
• A furat a dübel alkalmazása előtt nem lett megfelelően kitakarítva, por és törmelék maradt benne. Ajánlott a beütés előtt kiporszívózni a furatokat.
• A dübel hosszabb, mint a furat, így nem lehet megfelelően beütni a helyére. Alapszabály, hogy a dübelnek legalább 3-3,5 centiméter mélyen kell kapaszkodnia a szilárd szerkezetben, de ez a fogadó felület típusától is függ.
• A dübelek egymástól túl nagy távolságra kerültek, így nem biztosítanak megfelelő tartást a szerkezetnek.
